为说明Ansys Electronics Desktop（即HFSS俗称海飞丝）中优化工具箱（Optimization tool）的使用，通过Optimization中的遗传算法（GA）为例，优化耦合微带线电桥。
HFSS更新至2019 R2（up to data 20190718）,不过我还在用2019 R1，新版本没找到。
网友投稿，HFSS 2019R2： Ansys Electronics Dsktop 2019 R2 Win64
链接: https://pan.baidu.com/s/1Kibax1UOfBEYQfBRf8tOBA 提取码: 91zv
HFSS 俗称海飞丝
耦合带线

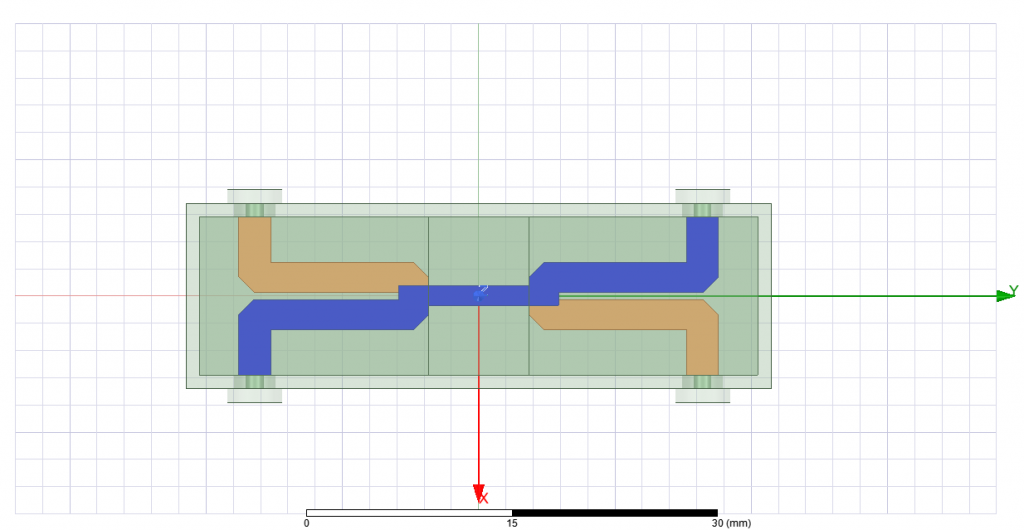

四端口耦合带线电桥，原理请查阅相关资料，模型如下图：
耦合线电桥
HFSS优化工具箱
HFSS在使用优化工具箱之前，照例，依旧需要将设计到的尺寸用参数变量表示，并且需要在菜单中，将需要优化的参数勾选，才可以在Optimization选项卡中修改。

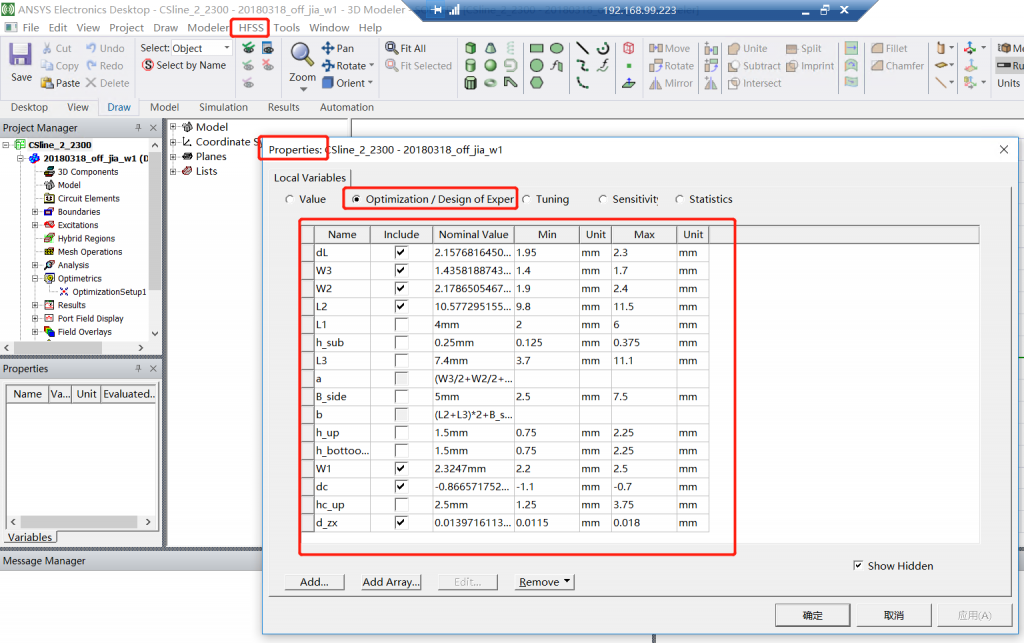

添加优化变量，设置数值范围
新建优化

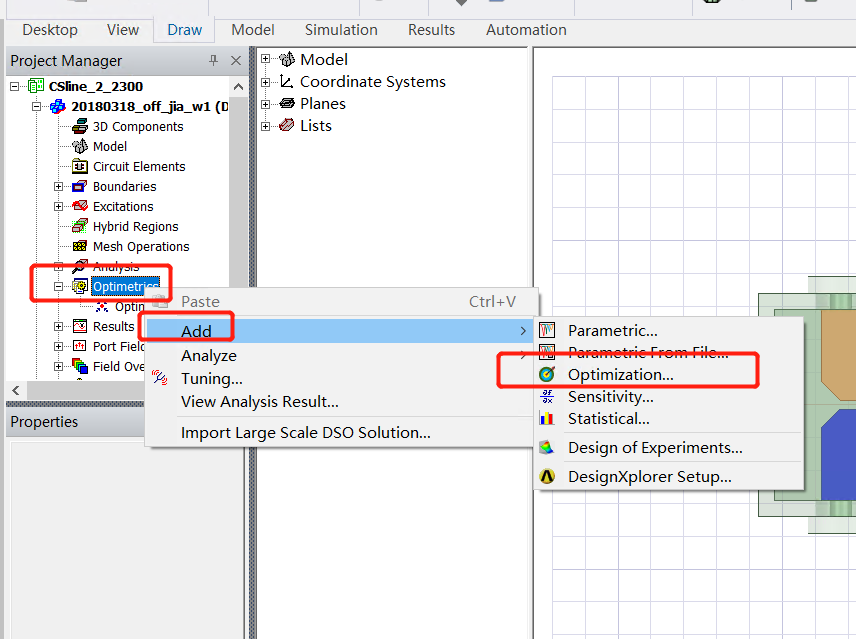

添加了变量之后，在左侧工程树中，选中Optimistics，单击右键，添加优化，选择Optimization，如下图所示：
添加优化
当然，添加之前需要正常设置求解和扫频等必须步骤。
新建优化之后，在Setup Optimization选项卡中，设置优化目标、求解算法、变量等。
这里电桥的优化仅涉及到S参数，因此较为简单。优化目标（即Cost function）可以通过表达式，表示复杂的目标，根据项目实际自己摸索。

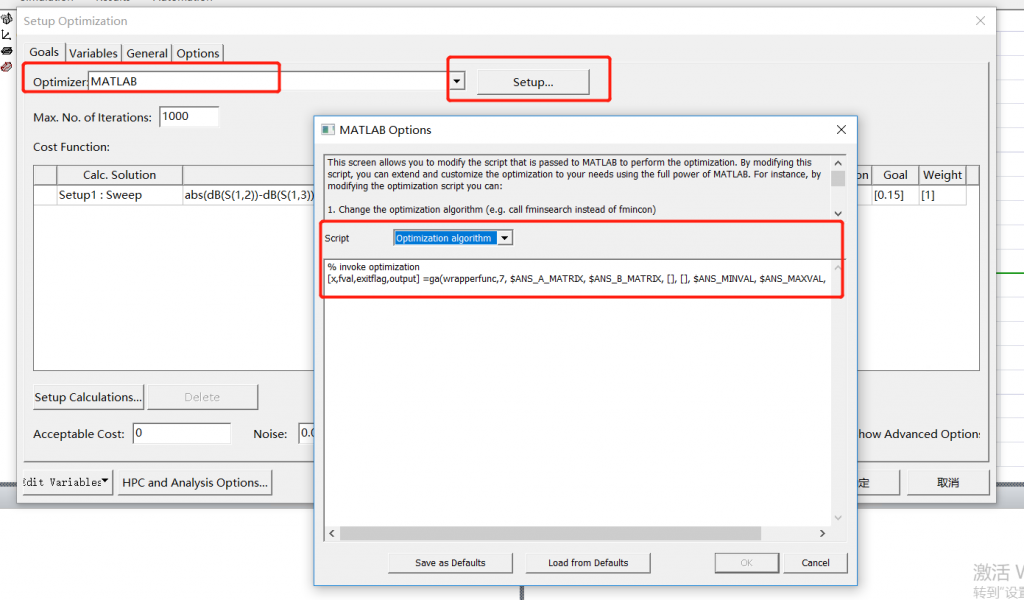

Optimizer选择和设置
这里选择Optimizer为MATLAB，选择之后在右侧Setup中可以选择算法，需要注意的是优化参数的个数需要手动填入。注意看，在Optimizer下方有个Max No of Iterations，指的是优化最大迭代步数，默认1000。通常建议默认就行，优化开始后观察cost变化曲线，如果几百步内没有下降趋势，那么一般是由于优化变量或参数范围不合理导致，继续优化也没有意义了。

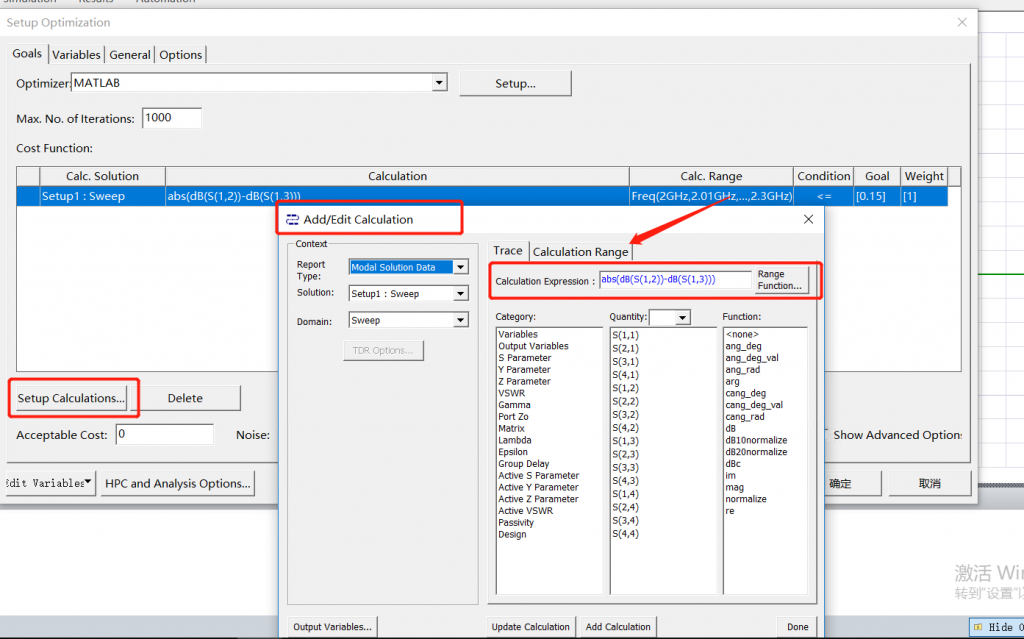

添加目标函数Cost Function
设置目标

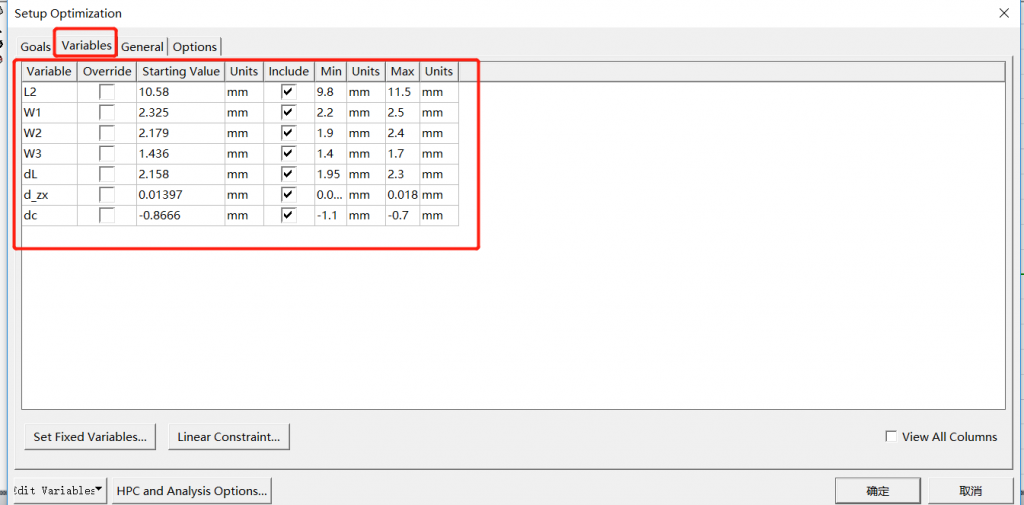

选择变量
选择变量
注意，这里的变量不得和第一步，全局变量的范围冲突。
点击确定后，即可通过左侧工程树下的Optimization右键——分析，计算了。
全局设置：HFSS中添加MATLAB路径

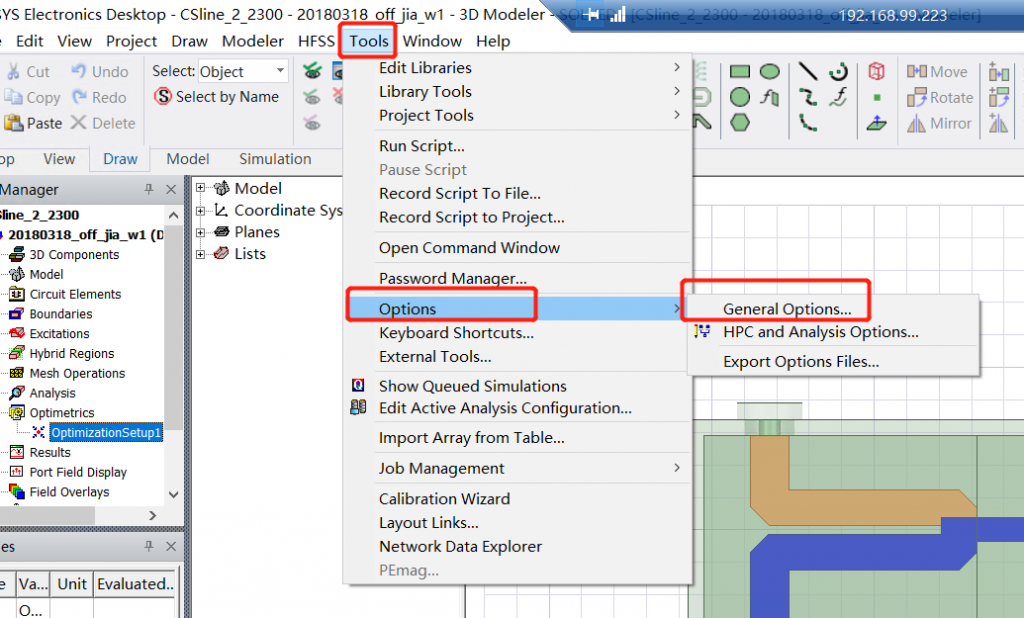

Tools——Options——General Option
将MATLAB路径添加值HFSS全局设置中。
如此，优化时，HFSS将会自动打开一个MATLAB的新窗口，将每次仿真的结果传递给MATLAB中，由MATLAB optimization tool工具箱中的遗传算法GA来进行迭代，将下一次参数的值传给HFSS，进行下一轮仿真。
优化结果查看
在左侧工程树optimization选中，右击，选择View Analysis Result即可查看结果，HFSS会动态显示cost变化，如果cost能随迭代步数显著下降，说明选择的变量是关键变量，且变量优化的范围合理。否则，需要调整优化设置。
